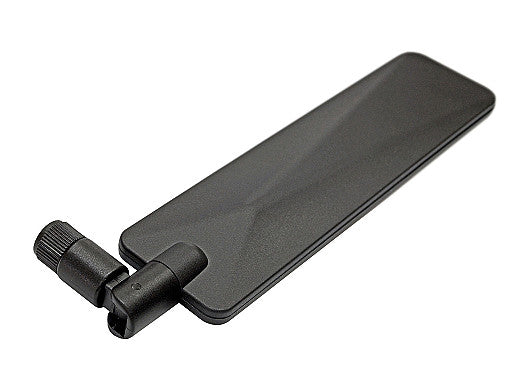

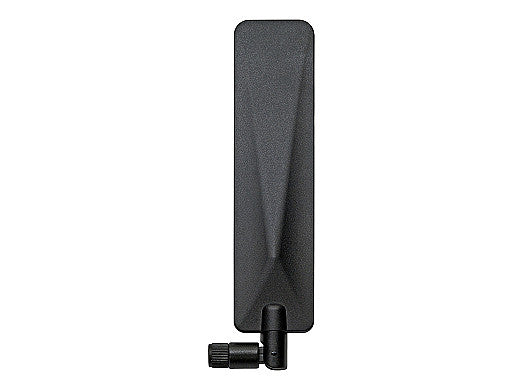

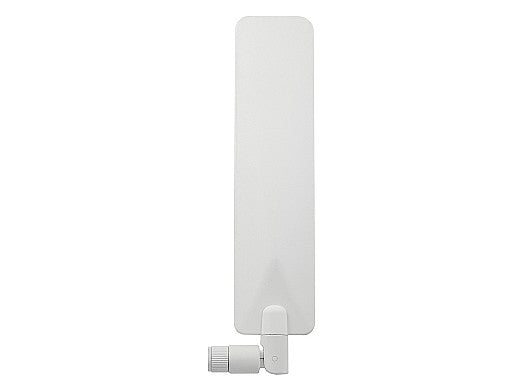

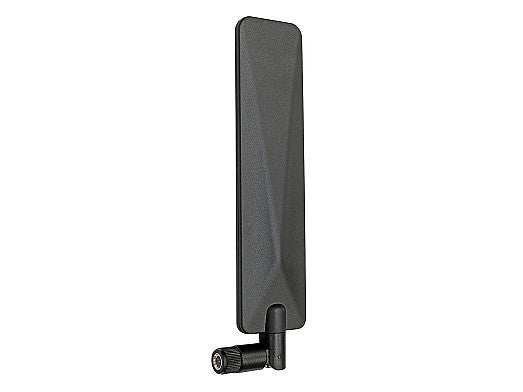

2JW0124z-C868B 4G/LTE Schwenkantenne RPSMA-Stecker

Diese Ultra-Breitband-Antenne ist für globale zellulare Anwendungen konzipiert und unterstützt 4G-, 3G- und 2G-Standards. Ihre hohe Effizienz und das omnidirektionale Design gewährleisten stabile Konnektivität und hohe Datenübertragungsraten für Geräte wie Zugangspunkte, Router, Basisstationen, Repeater, Flottenmanagementsysteme und Telematikgeräte. Die Antenne verfügt über eine 360-Grad-Drehung und einen schwenkbaren Anschluss für flexible Installation und optimale Ausrichtung, was sie für MIMO-Systeme und Mehrantennen-Konfigurationen geeignet macht. Das robuste Gehäuse besteht aus UV-stabilem PC/ABS, ist für den Innen- oder internen Gebrauch vorgesehen und arbeitet zuverlässig in einem weiten Temperaturbereich. Typische Anwendungen umfassen Infotainmentsysteme, HD-Videoübertragung, vernetzte Fahrzeuge, öffentlichen Nahverkehr, Logistik, intelligente Städte und IoT-Geräte.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Stecker & Kabel

• Steckertyp: RPSMA-Männlich

Installation / Umwelt

Steckertypen können zwischen SMA-Männlich, RP SMA-Männlich oder N-Männlich ausgewählt werden. Die Antenne kann frei um 360 Grad geschwenkt werden und verfügt über einen schwenkbaren Anschluss bis zu 90 Grad, was Flexibilität in der Ausrichtung bezüglich des Geräts für eine einfachere Installation oder mehrere Antennenmontageoptionen bietet. Die Serie ist nur für den Innen- und internen Gebrauch vorgesehen. Das Gehäuse besteht aus UV-stabilem PC/ABS mit einem Betriebstemperaturbereich von -40°C bis +85°C. Alle Antennen werden unter Einhaltung von RoHS- und REACH-Vorschriften hergestellt.

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Dipol
Zellulare Technologien: 4G/LTE
Standort: Extern
LPWAN & IoT Kommunikation: LPWA, NB-IoT, Cat-X, Cat-Mx, Cat-NBx
Montage: Steckermontage
Typ: Einzel

Konnektivität 1 - Cellular/4G LTE

Standards: GSM, CDMA, DCS, PCS, GPRS, WCDMA, UMTS, HSPA, EVDO, LTE
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.4:1, ~1.6:1, ~2.2:1
Effizienz (%): ~62, ~75, ~50
Spitzenverstärkung (dBi): ~0.4, ~2.6, ~1.3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
