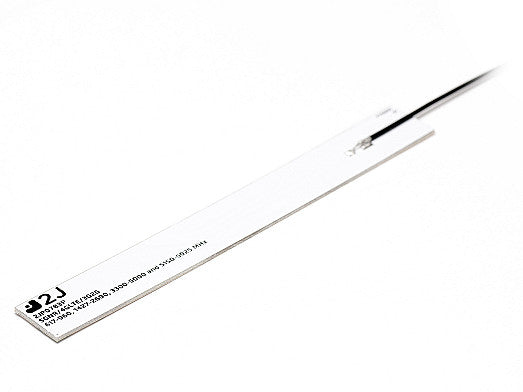

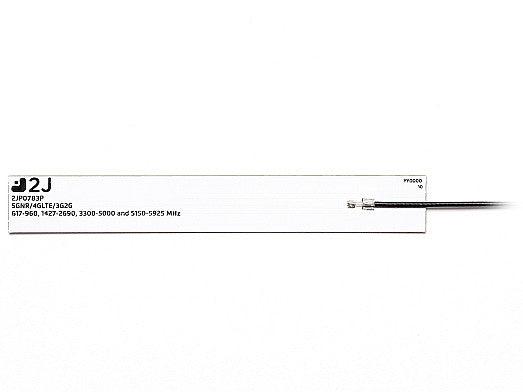

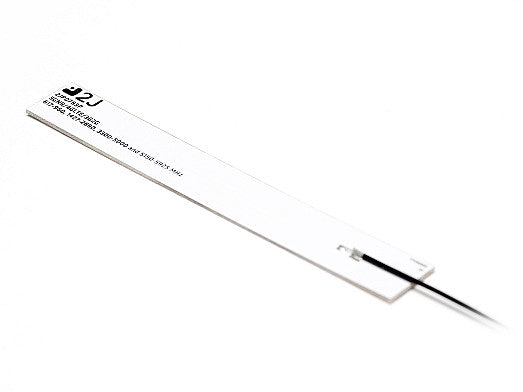

2JP0783P 5G Klebeinterne Antenne U.FL 18cm

Diese ultra-breitbandige Klebemontage-Antenne ist für Anwendungen der nächsten Generation wie 5G, 4G/LTE, FirstNet, CBRS, LPWA, 3G und 2G konzipiert und bietet zuverlässige globale Konnektivität in einem kompakten Formfaktor. Ihre starre Fiberglas-Konstruktion gewährleistet Haltbarkeit und Chemikalienbeständigkeit, wodurch sie sowohl für Innen- als auch Außenbereiche geeignet ist. Die Antenne ist unabhängig von der Massebene und verfügt über eine Peel-and-Stick-Installation für eine einfache Integration in platzbeschränkte Geräte. Ideal für IoT, Unterhaltungselektronik, öffentliche Sicherheit, Automatisierung und Transportsektoren, bietet sie hohe Effizienz, stabile Spitzenverstärkung und niedrigen Stromverbrauch für die Massenfertigung.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Connector & Kabel

• Connector Typ: U.FL
• Kabellänge: 18cm
• Kabeltyp: 1,37mm Mini-Koax

Installation / Umwelt

Entwickelt mit starren Fiberglas-RF-Materialien und auch in hochwertigem flexiblem Polymer erhältlich, bietet diese Antenne Beständigkeit gegen Chemikalien in korrosiven Anwendungen, was sie ideal für Außen- oder Innenbereiche macht, die in feuchten Umgebungen und bei Temperaturen von -40°C bis +85°C betrieben werden.

Mit ultrakompakten Abmessungen von 110 x 15 x 1 mm ermöglichen hochwertige Klebemontage und Masseunabhängigkeit eine Vielzahl von Installationskonfigurationen in beengten Räumen. Ebenfalls in alternativen Größen erhältlich, um die verschiedenen Verticals und Geräte in den sich schnell verändernden IoT-Branchen anzusprechen.

Für optimale Leistung empfehlen wir, die Position, Ausrichtung, Kabelführung und das Abstimmen der Anpassungskomponenten während des Antennenintegrationsprozesses zu maximieren. Bitte kontaktieren Sie unsere Vertriebsabteilung. Der 2JP0783P wird mit einem Standard-U.FL-Stecker und einem 1,37mm Mini-Koax-Kabel mit einer Länge von 180mm geliefert.

Unser Expertenteam steht zur Verfügung, um bei Anpassungsoptionen zu helfen, indem es eine breite Palette alternativer Stecker und Kabel für absolute Kundenzufriedenheit anbietet. Wir bieten stolz Antennenintegrationsdienste einschließlich vollständiger Antennenparameterberichte für Impedanz- und OTA (Over-the-Air)-Messungen an.

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Monopol
Mobilfunktechnologien: 5G
Standort: Intern
LPWAN & IoT-Kommunikation: LPWA, NB-IoT
Montage: Klebemontage Rigid
Typ: Einzel

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-14,3, ~-14,7, ~-8,7, ~-7,3
VSWR: ~1,5:1, ~1,6:1, ~2,5:1, ~2,6:1
Effizienz (%): ~50,0, ~63,3, ~50,3, ~48,0
Spitzenverstärkung (dBi): ~0,5, ~3,0, ~3,9, ~4,5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25
