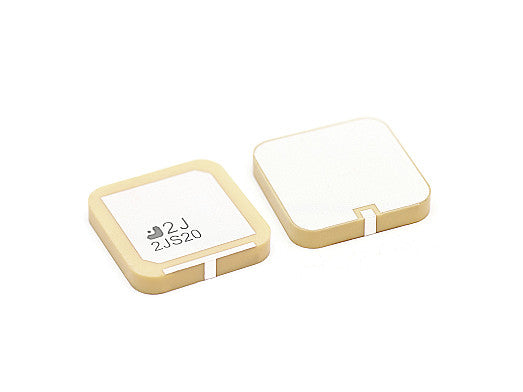

2JS20 GNSS Oberflächenmontage Keramikantenne

Diese kompakte Oberflächenmontage-Keramikantenne ist für hochpräzise globale Navigationsanwendungen entwickelt worden. Sie unterstützt die Standards GPS, GLONASS, QZSS und Galileo und bietet zuverlässige Leistung mit einem hemisphärischen Strahlungsmuster und hoher Effizienz. Ihre kleine Bauform und die Abhängigkeit von der Massefläche machen sie ideal für die Integration in platzbeschränkte Geräte, während das robuste Keramikgehäuse Haltbarkeit in extremen Umgebungen gewährleistet. Typische Anwendungsfälle umfassen Tracking- und Mapping-Geräte, Industrieanlagen, Marine- und Luftnavigation sowie Automobilanwendungen.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1

Installation / Umwelt

Der energiesparende, kompakte und masseflächenabhängige 2JS20 kann leicht in einem Mindestbereich von 70x70mm integriert werden. Der 2JS20 ist mit einem langlebigen Keramikgehäuse ausgestattet und bietet Schutz unter extremen Umweltbedingungen von -40°C bis +80°C. Der globale Zugriff auf mehrere Satelliten verbessert die Genauigkeit, Redundanz und gewährleistet konstante Konnektivität in ländlichen oder stark frequentierten städtischen Umgebungen. Der 2JS20 wird mit Blick auf schnelle Fertigungsanforderungen geliefert und ist für Automatisierungs-Pick-and-Place-Maschinen in Tap-&-Reel-Verpackung erhältlich. Diese Antenne ist RoHS-konform.

• Typische Anwendungen: Tracking-/Mapping-Geräte, Industrieanlagen, Seefahrzeuge, Luftnavigation, Automobile/Transport

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: SMT Patch Embedded
Ort: Intern
Montage: Oberflächenmontage Keramik
Satellitennavigation: GNSS
Typ: Einzel

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~4,6, ~4,7
Effizienz (%): ~84,2, ~80,9
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch
